RFID電子標簽讀寫器的運行環境與接口方式

發布時間: 2017-12-18 16:20:18 | 瀏覽次數：

RFID射頻識別應用系統簡介

一個完整的RFID射頻識別應用系統應當包括讀寫器、電子標簽、計算機網絡等設備。考慮到數據讀取、處理、傳輸?shù)葐栴}，還應當考慮讀寫器天線的安裝、傳輸距離的遠近等問題。

RFID射頻識別技術的運行環境相對比較寬松，從應用軟件系統的運行環境來看，可以在現有的任何系統上運行基于任何編程語言的任何軟件。

計算機平臺系統包括Windows、Linux、UNIX以及DOS平臺系統。

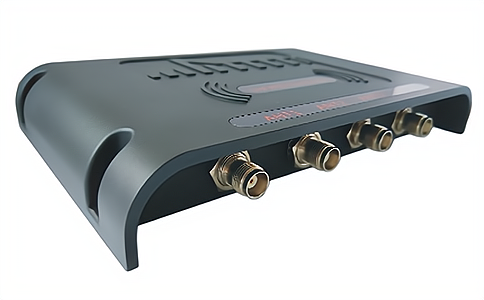

RFID電子標簽讀寫器

2 RFID讀寫器接口方式

（1） RJ45

RF45和5類線配合使用在以太網絡中。8條線分成4組，分別由紅白、紅、綠白、綠、藍白、藍、棕白、棕共8種單一顏色或者白條色線組成。關于RJ45的接法有兩種，分別為T-568A和T-568B，兩種接法唯一的區別是線序不同。

RJ45傳輸信號較遠，采用的是TCP／IP協議。

（2）RS-232

RS-232是目前比較流行的計算機串行接口。常用的RS-232接口有DB9和DB25兩種形式。

RS-232是電子工業聯合會開發的實現廣泛的串行傳輸接口，用來連接數據終端設備到數據通信設各。RS-232指定線和連接器的類型、連接器的接法以及每條線的功能、電壓、意義與控制過程。RS-232與ITU的V.24和V.28兼容。

（3）RS-485／ RS-422

RS－422是使用平穩線的全雙工接口，比RS-232抗干擾能力更強。RS-422數據傳輸速其他條件相同時，低頻系統的識別距離最近，其次是中高頻系統、微波系統，微波系統的識別距離最遠。只要讀寫器的頻率發生變化，系統的工作頻率就會隨之改變。

RFID射頻識別系統的有效識別距離和讀寫器的射頻發射功率成正比。發射功率越大，識別距離也就越遠。但是電磁波產生的輻射超過一定的范圍時，就會對環境和人體產生有害的影響。因此，在電磁功率方面必須遵循一定的功率標準。

電子標簽的封裝形式也是影響系統識別距離的原因之一。電子標簽的天線越大，即電子標簽穿過讀寫器的作用區域內所獲取的磁通量越大，存儲的能量也越大。

應用項目所需要的作用距離取決于多種因素：電子標簽的定位精度；實際應用中多個電子標簽之間的最小距離；在讀寫器的工作區域內，電子標簽的移動速度。

通常在RFID應用中，選擇恰當?shù)奶炀€，即可適應長距離讀寫的需要。例如，YXU803C傳送帶式天線就是設計安裝在滾軸之間的傳送帶上，REID載體則安裝在托盤或產品的底部，以確保載體直接從天線上通過。

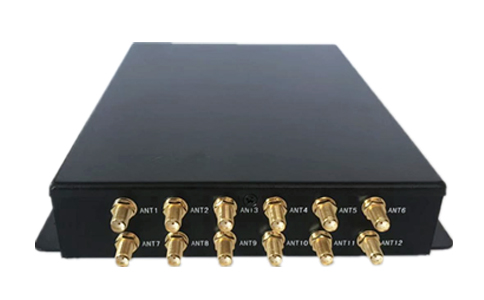

RFID電子標簽讀寫器

（3）數據傳輸速率

對于大多RFID數數據采集系統來說，速度是非常重要的因素。由于當今不斷縮短產品生產周期，要求讀取和更新RFID載體的時間越來越短。

①只讀速率

RFID只讀系統的數據傳輸速率取決于代碼的長度、載體數據發送速率、讀寫距離、載體與天線間載波頻率，以及數據傳輸?shù)恼{(diào)制技術等因素。傳輸速率隨實際應用中產品種類的不同而不同。

②無源讀寫速率

無源讀寫REID系統的數據傳輸速率決定因素與只讀系統一樣，不過除了要考慮從載體上讀數據外，還要考慮往載體上寫數據。傳輸速率隨實際應用中產品種類的不同而有所變化。

③有源讀寫速率

有源讀寫RFID系統的數據傳輸速率決定因素與無源系統一樣，不同的是無源系統需要激活載體上的電容充電來通信。很重要的一點是，一個典型的低頻讀寫系統的工作速率可能僅為100字節／s或200字節/s。這樣，由于在一個站點上可能會有數百字節數據需要傳送，數據的傳輸時間就會需要數秒鐘，這可能會比整個機械操作的時間還要長。EMS公司已經通過采用數項獨到且專有的技術，設計出一種低頻系統，其速率高于大多數微波系統。

（4）安全要求

安全要求，一般指的是加密和身份認證。對一個計劃中的RFID射頻識別系統應該就其安全要求做出非常準確的評估，以便從一開始就排除在應用階段可能會出現的各種危險攻擊。為此，要分析系統中存在的各種安全漏洞，攻擊出現的可能性等。

（5）存儲容量

數據載體存儲量的大小不同，系統的價格也不同。數據載體的價格主要是由電子標簽的存儲容量確定的。

對于價格敏感、現場需求少的應用，應該選用固定編碼的只讀數據載體。如果要向電子標簽內寫入信息，則需要采用EEPROM或RAM存儲技術的電子標簽，系統成本會有所增加。

基于存儲器的系統有一個基本的規律，那就是存儲容量總是不夠用。毋庸置疑，擴大系統存儲容量自然會擴大應用領域。只讀載體的存儲容量為20位，有源讀寫載體的存儲容量從64B到32KB不等，也就是說在可讀寫載體中可以存儲數頁文本，這足以裝入載貨清單和測試數據，并允許系統擴展。無源讀寫載體的存儲空間從48B到736B不等，它有許多有源讀寫系統所不具有的特性。

（6）RFID系統的連通性

作為自動化系統的發展分支，RFID技術必須能夠集成現存的和發展中的自動化技術。重要的是，REID自動識別系統應該可以直接與個人計算機、可編程邏輯控制器或工業網絡接口模塊（現場總線）相連，從而降低安裝成本。連通性使RFID射頻識別技術能夠提供靈活的功能，易于集成到廣泛的工業應用中去。

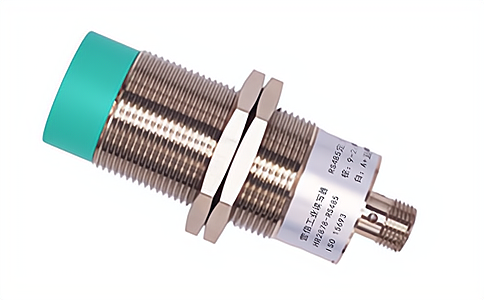

RFID電子標簽讀寫器

（7）多電子標簽同時識讀性

由于系統可能需要同時對多個電子標簽進行識別，因此，對讀寫器提供的多標簽識讀性也需要考慮。這與讀寫器的識讀性能，電子標簽的移動速度等都有關系。

（8）電子標簽的封裝形式

針對不同的工作環境，電子標簽的大小、形式?jīng)Q定了電子標簽的安裝與性能的表現，電子標簽的封裝形式也是需要考慮的參數之一。電子標簽的封裝形式不僅影響到系統的工作性能，而且影響到系統的安全性能和美觀。

對RFID射頻識別系統性能指標的評估十分復雜，影響到RFID射頻識別系統整體性能的因素很多，包括了產品因素、市場因素以及環境因素等。
